A Itaipu concluiu neste mês de novembro a substituição dos compressores de ar utilizados no sistema de proteção contra incêndio dos transformadores da Subestação Margem Direita (SEMD). O sistema usa ar comprimido para a detecção de incêndio e na pressurização de um tanque hidropneumático, que serve para iniciar um eventual combate ao fogo instantaneamente. Assim, a disponibilidade de ar comprimido é vital para o funcionamento do sistema.

Foto: Sara Cheida/Itaipu Binacional.

A substituição por uma versão mais leve, compacta e eficiente teve início em junho deste ano. Foram instalados três novos compressores de 20 Hp em substituição a dois equipamentos antigos, com quase 40 anos de operação, mas que felizmente nunca precisaram ser acionados para atendimento a incêndios. Entretanto, os compressores atuam também para a normalização da pressão de ar no sistema devido a pequenos vazamentos, ou após a realização de testes periódicos do sistema.

O ar comprimido serve para a detecção de um princípio de incêndio, como "armazenamento de energia ", capaz de impulsionar água nos primeiros momentos de um incêndio e como último recurso para a partida pneumática da bomba diesel de emergência.

“O benefício obtido com essa substituição é o aumento da confiabilidade e disponibilidade do sistema de ar comprimido e, portanto, de todo o sistema de combate”, afirmou Sérgio Meixener, da Divisão de Engenharia de Manutenção Mecânica.

As instalações de proteção contra incêndio dos transformadores da SEMD contavam com dois grupos de compressores alternativos de fabricação descontinuada. Dessa forma, a aquisição de peças para a manutenção desses equipamentos tornou-se difícil.

Para sanar esses problemas, a equipe da Superintendência de Manutenção optou pela substituição desses compressores por outros, com tecnologia atualizada, compacta e silenciosa, que atendem adequadamente às necessidades de pressão e fluxo necessárias, disponibilidade de peças de reposição e assistência técnica.

Apesar de novos para o sistema de combate a incêndio, o pessoal da Itaipu já está acostumado com esses equipamentos. O subsistema de partida dos conjuntos geradores diesel de emergência da casa de máquinas (cota 127) tem compressores muito semelhantes, que compartilham grande número de peças de substituição com os novos modelos.

Características

Além do tamanho compacto e da maior facilidade de manutenção, o compressor conta com um painel de controle com CLP - controlador lógico programável - que atende aos requisitos do Sistema de Supervisão e Controle da SEMD e as sequências de intertravamentos, sinalização, medições e proteções necessárias para o funcionamento dos compressores, de forma autônoma no modo de controle local e remoto conforme especificado.

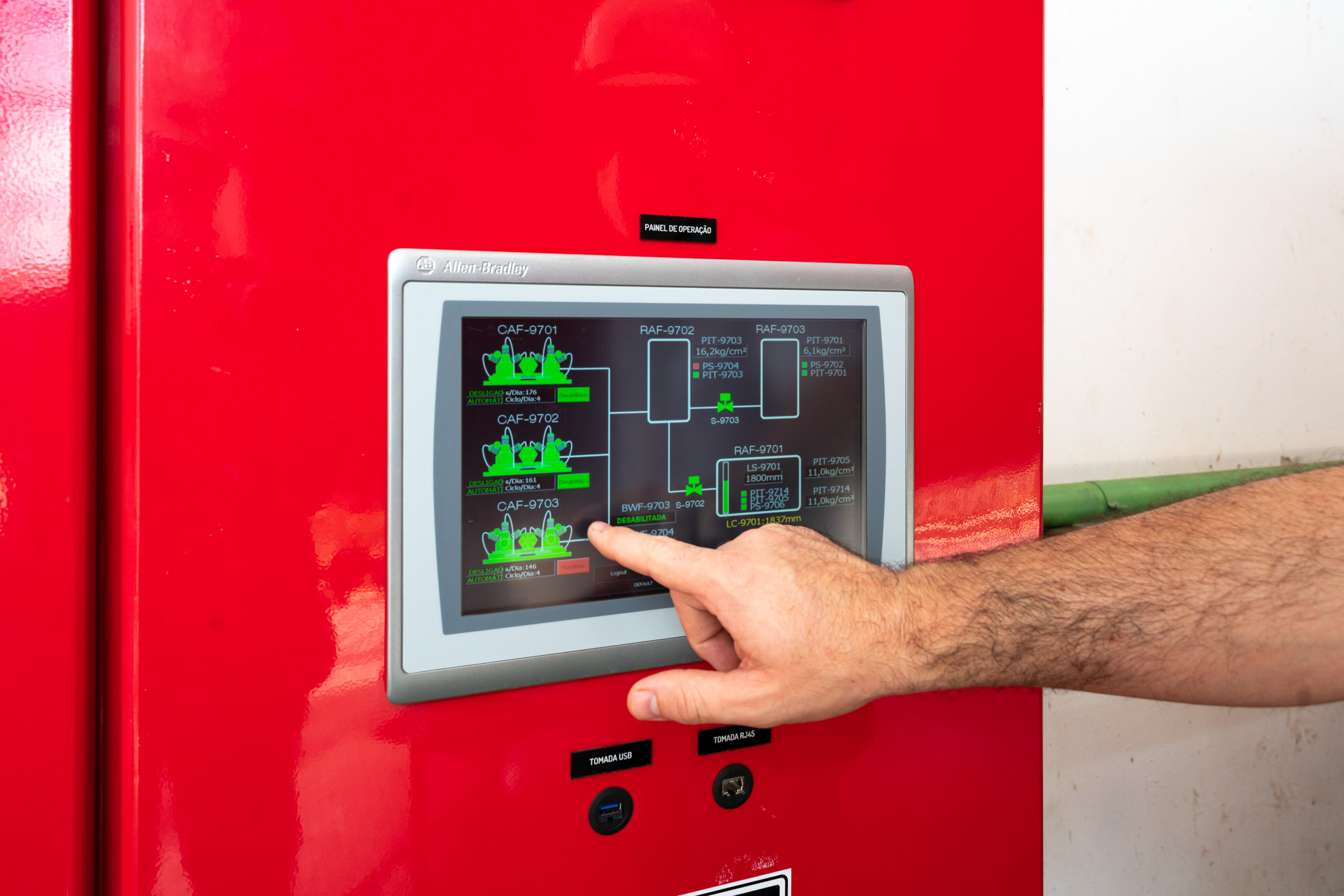

No painel, existe ainda uma interface homem-máquina (IHM) do tipo inteligente, com um monitor do tipo tela sensível ao toque (touch screen), de sete polegadas, o que fornece ao operador e ao pessoal de manutenção as informações instantâneas e armazenadas sobre estados dos valores envolvidos no processo do sistema, como pressões, fluxos, tensões, correntes etc.

“Além de ter todas as funções básicas do projeto original, a moderna tecnologia implementada nesse painel levou a melhorias no controle, comando, supervisão, programação, configuração e alarmes locais e remotos, otimizando a operação e manutenção do sistema”, acrescentou Diego Dominguez, da Divisão de Engenharia de Manutenção Elétrica.
