Itaipu tiene la responsabilidad de suministrar la energía producida en la central hasta los puntos de conexión con el Sistema Interconectado.
En el lado brasileño, la conexión se encuentra en la subestación de Furnas, en Foz de Iguazú, que transmite la energía hasta los centros de consumo. En el lado paraguayo, la conexión se realiza en la subestación Margen Derecha, situada en el área de la central de Itaipú, y se distribuye a través de la Administración Nacional de Electricidad (ANDE).
En Brasil, la coordinación y el control del funcionamiento del sistema eléctrico es responsabilidad del Operador Nacional del Sistema (ONS) y, en Paraguay, la responsabilidad recae en la ANDE.
Sistema de transmisión de Itaipú
El sistema de transmisión de Itaipú conecta las tres subestaciones situadas dentro de la central (dos subestaciones aisladas con gas, una de 50 Hz y otra de 60 Hz, instaladas dentro de la sala de máquinas, y una convencional de 50 Hz en la margen derecha) con los sistemas interconectados paraguayo y brasileño.

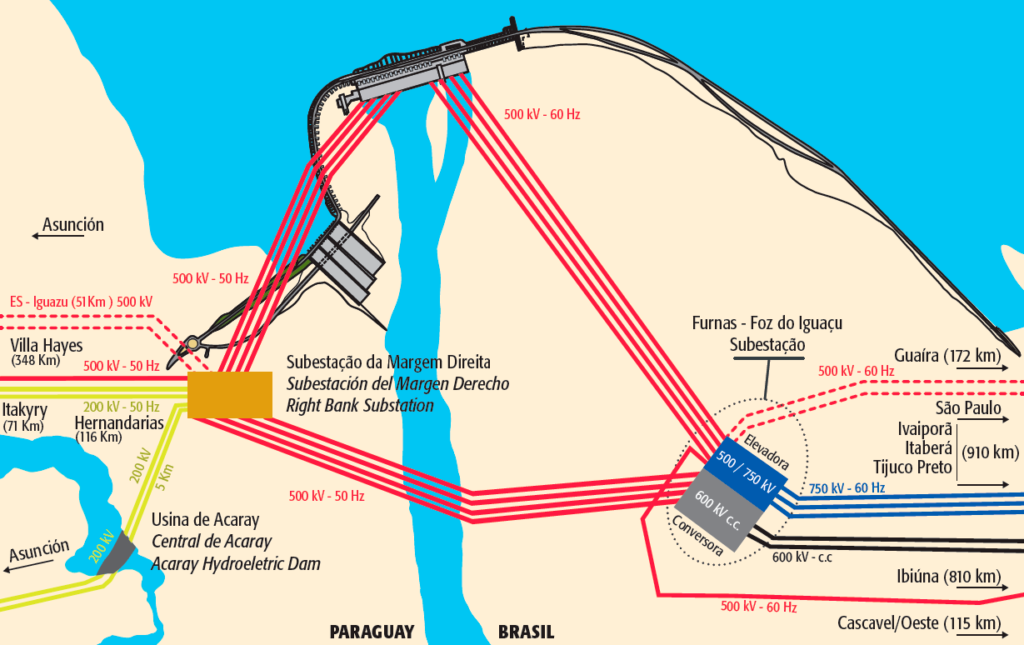

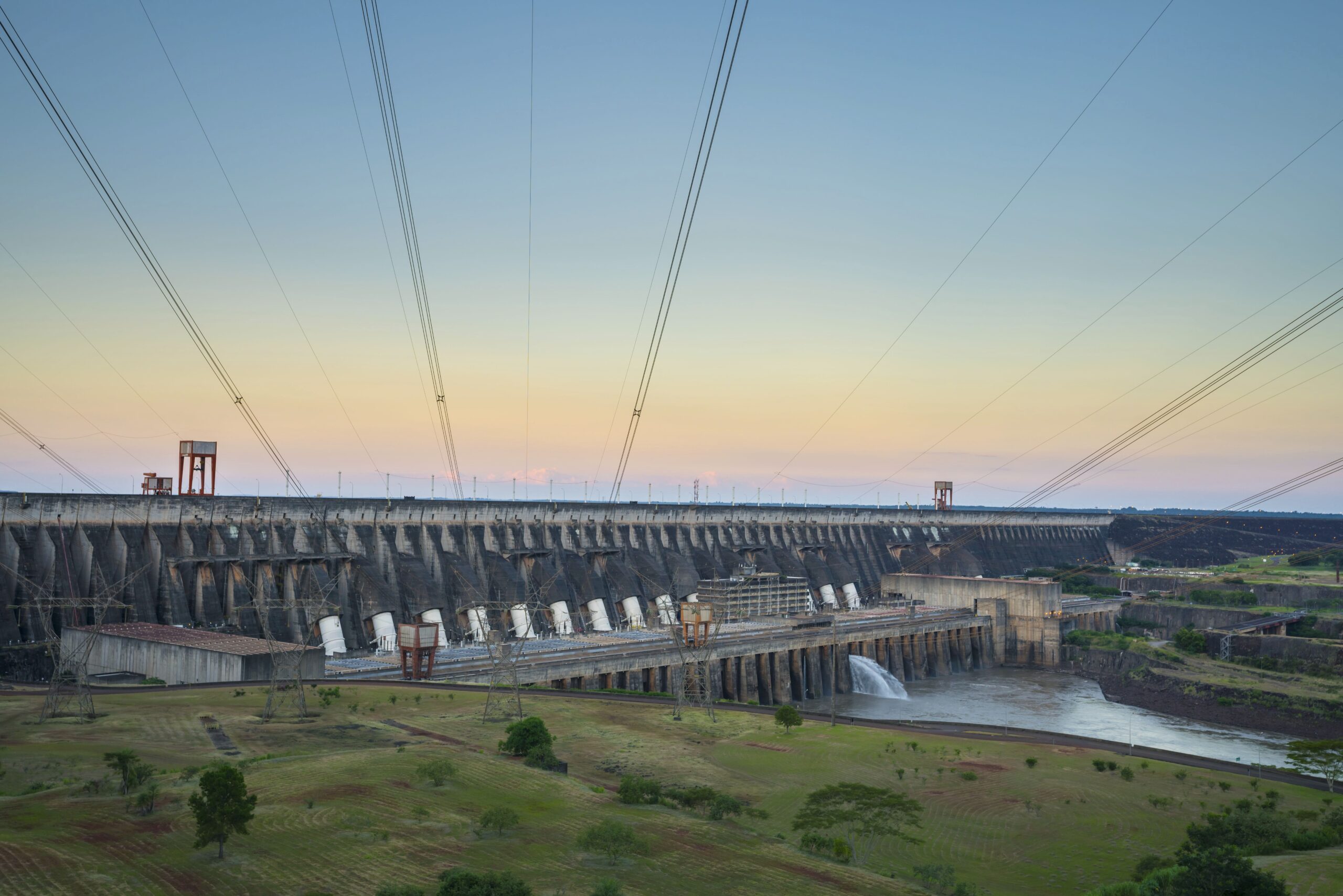

A partir de 2014, en el sector de 50 Hz se pasó de seis a ocho líneas de transmisión de 500 kV, cuatro de ellas entre la Sala de Máquinas y la Subestación Margen Derecha, con una extensión de unos dos km, y cuatro entre las Subestaciones de Margen Derecha y Foz de Iguazú, con unos 9 km. En el sector de 60 Hz hay cuatro líneas de transmisión de 500 kV, cada una de aproximadamente 10 km, que conectan la central con la Subestación Foz de Iguazú.

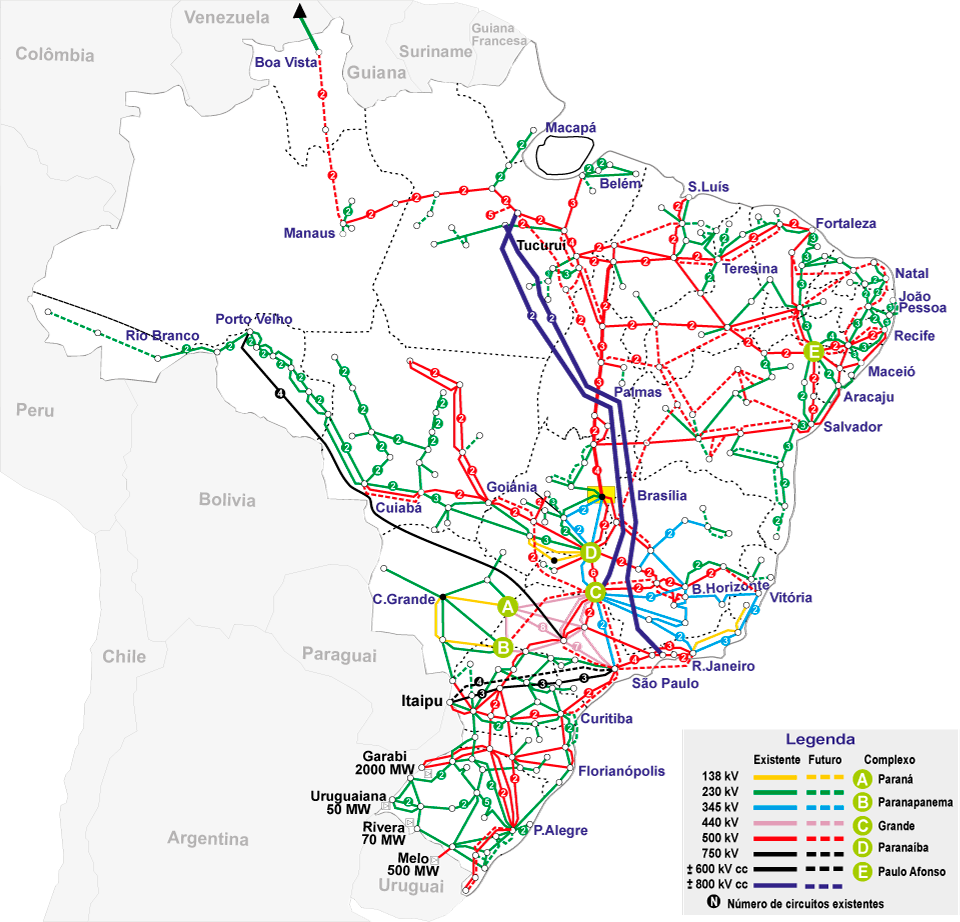

La energía de 50 Hz utiliza el sistema de corriente continua de Furnas (Elo CC) y la energía de 60 Hz utiliza el sistema de 765 kV de Furnas y el sistema de 525 kV de Copel e ISA CTEEP. Y el Operador del Sistema Nacional (ONS) es el responsable de coordinar y controlar la operación de transmisión.
El Enlace de Corriente Continua se hizo necesario porque la energía producida en el sector de 50 Hz de Itaipú no puede integrarse directamente al sistema brasileño, donde la frecuencia es de 60 Hz. La energía producida en corriente alterna de 50 Hz se convierte en corriente continua y fluye hacia Ibiúna. (SP), donde se vuelve a convertir a corriente alterna, pero ahora a 60 Hz.
El sistema de transmisión consta de dos líneas ±600 kV, con una longitud aproximada de 810 km, entre las subestaciones Foz do Iguaçu (PR) e Ibiuna (SP). La conversión AC/DC se realiza a través de ocho convertidores en cada subestación, formando dos cada uno un polo, que conforman los dos bipolos a ±600 kV, realizándose la transmisión a través de cuatro líneas, una en cada polo. Este sistema comenzó a funcionar en 1984.
Este sistema lleva la energía producida por el sector de 60 Hz de Itaipú (frecuencia brasileña) hasta las proximidades del centro de consumo en la región Sudeste de Brasil y su tensión de transmisión es de 765 kV. El sistema está compuesto por tres líneas de transmisión entre las subestaciones de Foz do Iguaçu y Tijuco Preto (SP), en la región metropolitana de São Paulo, cada una con una longitud de aproximadamente 900 km.
En Tijuco Preto existen siete transformadores, para 500 kV y 345 kV, con el fin de diversificar su distribución. Hay otras dos subestaciones a lo largo del sistema, Ivaiporã (PR) e Itaberá (SP). En Ivaiporã existe conexión con la región sur de Brasil a través de transformadores de 500 kV, lo que permite optimizar la generación de energía en el sistema en función de la disponibilidad de energía. Unas veces el flujo de energía en estos transformadores va hacia el Sur y otras veces hacia el Sureste. Inició sus operaciones en 1986 y, hasta el día de hoy, es el sistema de transmisión de corriente alterna de mayor tensión de Brasil.
Cada línea consta de alrededor de 2.000 torres de transmisión. Las líneas de corriente continua tienen una menor pérdida de energía que las líneas de corriente alterna en líneas muy largas.
En los últimos años se han incorporado varios refuerzos al sistema de transmisión de la interconexión Sur-Sureste, lo que afecta la operación de la UHE Itaipú de 60 Hz y la transmisión de 765 kV.
Los principales fueron la entrada en operación de la línea de transmisión de 525 kV entre las subestaciones de Foz do Iguaçu y Cascavel Oeste (LT 525kV CVO-FI), de Copel, en 2012 y la entrada en operación de dos líneas de transmisión entre las subestaciones de Foz. do Iguaçu y Guaíra (LT 525kV FI-GUA 1 y 2), de ISA CTEEP, en 2022.
Estas líneas de transmisión aumentaron el acoplamiento entre la UHE Itaipú 60 Hz y el sistema Sur, lo que permitió el aumento de la recepción de energía por la región Sur y el pleno aprovechamiento de la generación en la UHE Itaipú 60 Hz.

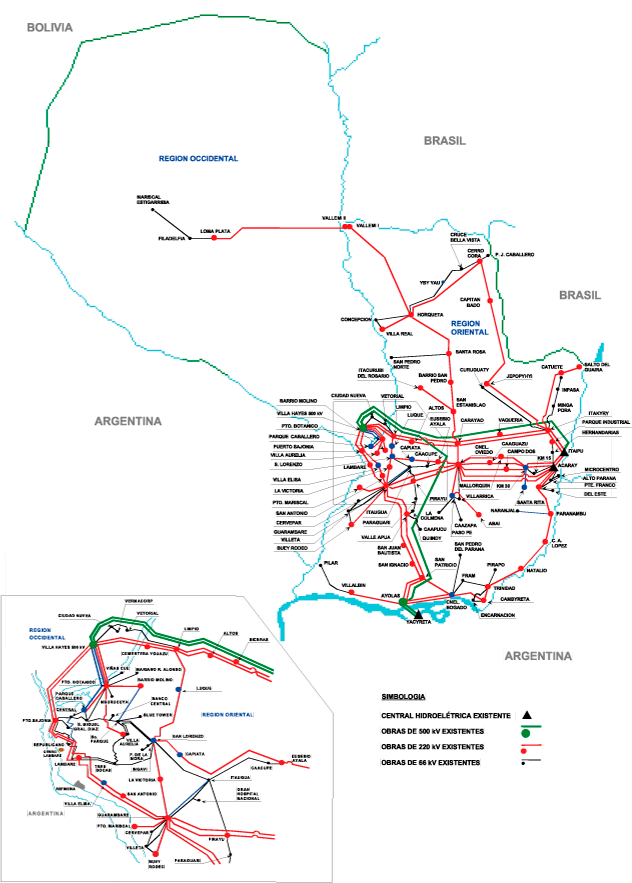

La subestación Margen Derecha cuenta actualmente con seis conjuntos de autotransformadores/reguladores que reducen la tensión de 500 kV a 220 kV y se conectan al sistema interconectado paraguayo a través de cuatro líneas de transmisión, dos de las cuales se dirigen a las subestaciones de Itakyry y Parque Industrial Hernandarias, situadas a 71 km y 16 km de Itaipú, respectivamente, además de otras dos líneas que van a la central de Acaray, a solo 5 km de la subestación Margen Derecha. Desde la central de Acaray, perteneciente a ANDE, otras seis líneas destinadas al suministro de energía eléctrica del sistema interconectado paraguayo.
Además, dos líneas de transmisión de 500 kV transmiten la energía de Itaipú al sistema interconectado paraguayo desde la subestación Margen Derecha, una de ellas conectada a la subestación de Villa Hayes, situada a 340 km de Itaipú y cerca de la región metropolitana de Asunción, que es el principal centro de consumo paraguayo, además de otra línea que se conecta a la subestación de Iguazú, situada a 51 km de Itaipú. Una tercera línea de transmisión de 500 kV, que también conecta la subestación de Margen Derecha con la subestación de Iguazú, entrará en funcionamiento en mayo de 2023.
La comercialización de la energía generada por Itaipú al sistema interconectado paraguayo la realiza ANDE.
